304H vs 321H: Kolinnehåll och krypstyrka för hög-temperaturtryckkärl

Introduktion

När man designar tryckkärl för hög-temperaturservice-värmare, pannöverhettare, katalytiska krackningsanläggningar och värmeväxlare-ställer ingenjörer upprepade gånger en fråga: ska de specificera 304H eller 321H? Båda äraustenitiska rostfria stålsom bär "H"-suffixet som betecknar kontrollerat förhöjt kol för förbättrad krypprestanda. Ändå skiljer de sig åt i stabiliseringsstrategi, svetsbarhet och långsiktig-tillförlitlighet. Den här jämförelsen bryter ner kolhalt, krypstyrka och urvalskriterier på ett enkelt språk, så att specifikationer kan fatta säkra, kod-kompatibla beslut.

Vad är 304H och 321H rostfria stål?

304H och 321H är båda austenitiska, rostfria krom-nickelstål i 18Cr-8Ni-familjen; "H"-suffixet signalerar ett kontrollerat kolområde (0,04–0,10%) optimerat för högtemperaturservice. 321H innehåller dessutom titan för karbidstabilisering.

Båda kvaliteterna delar samma kemi på 17,0–19,0 % krom och 9,0–13,0 % nickelbas. Skillnaden ligger i hur var och en hanterar kol vid hög temperatur:

304H (UNS S30409) är den höga-kolvarianten av standard 304. Dess kontrollerade kolhalt (0,04–0,10 %) stärker legeringen vid förhöjd temperatur genom att höja lösningen-förstärkande bidraget av kol löst i austenitmatrisen.

321H (UNS S32109) är varianten med hög-kolhalt av 321, som i huvudsak är 304 kemi plus titan. Titan binder företrädesvis till kol för att bilda stabila titankarbider (TiC), vilket förhindrar utfällning av kromkarbid vid korngränserna.

Båda legeringarna faller under ASTM A240/A240M (plåt, plåt, remsa), ASTM A312 (sömlösa och svetsade rör) och ASME Boiler and Pressure Vessel Code (BPVC) avsnitt II.

Deras gemensamma Cr- och Ni-intervall gör dem i stort sett utbytbara i korrosionsbeständighet för icke-svetsade, stabiliserade eller efter-lösnings-glödgade förhållanden.

Hur skiljer sig kolhalten mellan 304H och 321H?

Kolintervallen är nominellt identiska-0,04 % till 0,10 % för båda - men 321H:s titan "låser upp" kol som TiC, så det effektiva fria kolet som är tillgängligt för krypförstärkning är lägre i 321H än i 304H.

Enligt ASTM A240 kräver både 304H och 321H kol mellan 0,04 % och 0,10 %. Den nedre gränsen säkerställer en minimal krypförstärkningseffekt-; den övre gränsen förhindrar överdriven bildning av karbidnätverk som gör matrisen spröd. Hur det kolet beter sig skiljer sig dock:

I 304H förblir det mesta kolet löst i austeniten efter lösningsglödgning, vilket direkt bidrar till fast-lösningsförstärkning och till karbidutfällning som fäster korngränser under drift.

I 321H reagerar titan (5 × C minimum, typiskt 0,15–0,70%) med kol för att bilda stabil TiC. Detta minskar det tillgängliga kolet för utfällning av kromkarbid (Cr23C6) och minskar också det tillgängliga kolet för direkt matrisförstärkning.

Praktisk konsekvens: 304H ger i allmänhet något högre kort-tidsförhöjd-temperatursträckgräns eftersom mer kol stannar i fast lösning, medan 321H offrar en del av den förstärkningen i utbyte mot immunitet mot sensibilisering.

Hur påverkar kol krypstyrkan vid höga temperaturer?

Kol i austenitiskt rostfritt stål höjer kryphållfastheten med två mekanismer-fast-lösningsförstärkning av matrisen och korn-gränsnålning av karbider-och båda effekterna förstärks när kolet rör sig från 0,04 % mot 0,10 %.

Krypning är den långsamma, tidsberoende-deformation som uppstår när en metall hålls under stress vid hög temperatur. Kolstrider kryper på två fronter:

Solid-lösningsförstärkning. Upplöst kol förvränger austenitgittret och motstår dislokationsklättring-den dominerande krypmekanismen över 0,5 Tₘ (smälttemperatur i Kelvin). För 18Cr-8Ni austenit placerar driftstemperaturer på 600–800 grader legeringen rakt i denna regim.

Korngräns-karbidstiftning. M₂₃C6 (mest Cr₂₃C6) faller ut på korngränserna under drift. En kontrollerad spridning stiftar korngränser, saktar ner glidningen och förlänger brottlivslängden. För mycket karbid bildar dock en kontinuerlig korn-gränsfilm som gör legeringen spröd och utarmar intilliggande krom.

Stress-rupturdata (ASME Section II, Tabell 1A) bekräftar utdelningen. Vid 700 grader och 100 000 timmar överskrider tillåtna spänningsvärden för 304H-platta (ASTM A240) vanligtvis de för 321H-platta med ungefär 5–15 %, beroende på produktform och exakta kol/titanbalans. Detta är det direkta, mätbara resultatet av högre fritt kol i 304H.

Vilken roll spelar titan i 321H?

Titan i 321H fungerar som en kolavskiljare och bildar stabil TiC som förhindrar utfällning av Cr₂3C₆, och skyddar därigenom korn-gränskrom och eliminerar sensibilisering i den värme-påverkade zonen (HAZ) efter svetsning.

Stabiliseringsförhållandet definieras som Ti större än eller lika med 5 × C (ASTM A240). Med kol på 0,06 % (mellan-) är det minsta titan som krävs 0,30 %, och typiska specifikationer är 0,30–0,60 % för att säkerställa en stabiliseringsreserv.

TiC är termodynamiskt stabilare än Cr23C6. Det bildas under lösningsglödgning (1050–1100 grader) och kvarstår under drift, så kromkarbid kan inte bildas vid 450–850 graders sensibiliseringsfönster som legeringen möter i drift eller i HAZ.

Det är därför 321H inte kräver efter-svetslösningsglödgning för att återställa intergranulär korrosionsbeständighet-en fördel för fält-uppförda kärl och rör med stor-diameter där ugnsglödgning är opraktisk.

Avvägningen-av: titan binder också upp kol som annars skulle bidra till krypförstärkning, och titannitrid/karbonitridinneslutningar kan minska hacksegheten vid rumstemperatur.

Vilket stål har bättre krypstyrka: 304H eller 321H?

304H har mätbart högre kryp-brottstyrka än 321H vid 600 grader och uppåt i basmetallen, eftersom mer av dess kol förblir tillgängligt för fast-lösningsförstärkning och korn-gränsnålning; dock behåller 321H sin styrka bättre i svetsen HAZ, där 304H kan förlora kol-förstärkning genom sensibilisering.

Jämförelsen delas upp i två regimer-basmetall och svets HAZ-och de gynnar olika kvaliteter:

Bas-krypning-brott. ASME Code Case och Sektion II tillåtna stresstabeller ger konsekvent 304H lika eller högre tillåten stress än 321H från 538 grader (1000 grader F) upp till 816 grader (1500 grader F). Vid 704 grader (1300 grader F) och 100 000 timmar är 304H-plattans tillåtna spänning vanligtvis 10–12 % högre än 321H-plattan.

Svets-HAZ-beteende. I 304H upplever HAZ karbidupplösning under svetsning och åter-utfällning under kylning. Om kylningen är långsam (tjocka sektioner) bildas en sensibiliserad zon, lokalt utarmad på krom och försvagad i krypning. I 321H åter-bildar titan TiC företrädesvis, vilket bevarar korn-integritet och HAZ-krypstyrka.

Praktisk avhämtning: För sömlösa, tunna-väggar (slangar, tunna rör) vinner vanligtvis 304H:s högre bas-metallkrypstyrka. För tjocka-väggiga, svetsade eller fält-tillverkade tryckkärl vinner 321H:s svets-HAZ-stabilitet ofta livscykelargumentet-.

Hur jämför de i sensibilisering och intergranulär korrosionsbeständighet?

321H är mycket mer motståndskraftig mot sensibilisering och intergranulär korrosion (IGC) än 304H, eftersom titanstabilisering förhindrar krom-utarmningsmekanismen som driver 304H-sensibilisering i intervallet 425–900 grader.

Sensibilisering är förlusten av korrosionsbeständighet orsakad av kromkarbidutfällning vid korngränserna. De två betygen hanterar det väldigt olika:

Sensibiliseringsmekanism. När 304H kyls långsamt- genom 425–900 grader fälls Cr₂₃C6 ut på korngränserna. Intilliggande krom sjunker under 10,5 % passiveringströskel, vilket gör att de zoner är känsliga för IGC i sura eller kloridhaltiga media.

321H immunitet. TiC bildas vid högre temperatur och är stabilare än Cr₂3C6, så kromkarbider kan inte bildas och korngränser behåller full kromhalt. Legeringen klarar ASTM A262 Practice A/E-tester även efter sensibiliserande värmebehandling.

Tjänstens relevans. I raffinaderiets sura drift är sprickbildning av polytionsyra (PTA) under avstängningar ett erkänt felläge för sensibiliserad 304H. NACE SP0170 rekommenderar uttryckligen stabiliserade kvaliteter (321H, 347H) över 304H för utrustning som utsätts för PTA-sprickbildning.

Huey-test (ASTM A262 praxis C). 304H kräver i allmänhet lösningsglödgning efter svetsning för att klara; 321H passerar i det -svetsade tillståndet.

Vilka är ASME- och ASTM-standarderna för 304H och 321H?

Båda legeringarna styrs av i huvudsak samma uppsättning ASTM-materialspecifikationer och ASME BPVC Sektion II tillåtna-stresstabeller, men den specifika UNS-beteckningen, stabiliseringskravet och produkt-formens omfattning skiljer sig åt.

Tabellen nedan sammanfattar de styrande standarderna och nyckelkraven för varje klass:

ASME-tillåten-spänningsbas (avsnitt II, bilaga 1) för båda kvaliteterna är den lägsta av: (1) två-tredjedelar av 0,2 % utbyte vid temperatur, (2) 100 % av medelspänningen för att producera 1 % krypning på 100 000 timmar, eller (3) 1 till 0,0 % av medelspänningen på 0,0 timmar. Vid temperaturer över ungefär 538 grader dominerar krypnings-brottkriteriet-så den högre kryphållfastheten på 304H översätts direkt till högre tillåten spänning i basmetall.

Hur skiljer sig svetsöverväganden?

321H är lättare att svetsa för tjocka sektioner och fälttillverkning eftersom den motstår sensibilisering utan efter-svetsvärmebehandling (PWHT), medan 304H kan kräva lösningsglödgning efter svetsning för att återställa korrosionsbeständigheten; 321H kräver också ett specialiserat fyllmedel.

Svetsning av austenitiskt rostfritt stål med högt kol- är där de två kvaliteterna skiljer sig skarpast:

Tillsatsmetall. 304H svetsas vanligtvis med ER308H-fyllmedel, som matchar modermetallens kolområde. 321H svetsas med ER347 (niob-stabiliserat) fyllmedel, inte ER321, eftersom titan inte överförs bra över bågen; niob ger likvärdig stabilisering i svetsmetallen.

Sensibilisering efter svetsning. 304H HAZ sensibiliseras om nedkylningen genom 425–900 grader är långsam (tjock vägg, hög värmetillförsel). Begränsning: lösningsglödgning vid 1050–1100 grader följt av snabb härdning-en ugnsdrift som är opraktisk för stora tryckkärl. 321H HAZ sensibiliseras inte eftersom TiC åter-bildas preferentiellt.

PWHT-krav. ASME Section VIII kräver inte PWHT för någon av klasserna, men servicemiljöer (sur, PTA, kaustik) kräver det ofta. För 304H är den nödvändiga PWHT full-lösningsglödgning; för 321H räcker ofta en-spänningsavlastning vid 850–900 grader och undviker risken för förvrängning av fullständig glödgning.

Risk för hetsprickbildning. Båda kvaliteterna är austenitiska med 5–10 % ferrit i svetsmetall, så varmsprickning är blygsam. 321H:s titannitridinneslutningar kan fungera som sprickinitiatorer i mycket begränsade fogar-som kräver kontrollerad värmetillförsel och interpasstemperatur.

Vilket är bättre för applikationer med tryckkärl?

Det finns ingen universell vinnare; 304H är att föredra för komponenter med tunn-hög-temperatur där bas-kryphållfasthet av metall styr design (överhettningsrör, ugnsslingor), medan 321H är att föredra för tjocka-väggiga, svetsade eller sura-servicetryckkärl där svetshållfasthet och korrosionsmotstånd} (H{7} trummor, reaktorns inre delar, regeneratorskal för katalytiska kracker).

Rätt val beror på vilket felläge som faktiskt styr designen. Använd följande beslutsguide:

Välj 304H när:

Design styrs av kryp-brottspänning och komponenten är sömlös eller har få svetsar (rör, rör, spole).

Efter-svetsglödgning är möjlig (tillverkning i butik, små kärl).

Tjänsten är oxiderande, låg-svavlig och fri från exponering för polytionsyra.

Minsta väggtjocklek och vikt är förstklassiga designmål (högre tillåten spänning ger tunnare vägg).

Välj 321H när:

Kärlet är tjock-vägg, fält-svetsad eller för stor för att ugnsglödga-.

Tjänsten inkluderar avstängning exponering för polytionsyra (raffinaderi FCC, koks, hydrotreater).

Designen måste överleva cyklisk temperaturservice utan sensibilisering-driven sprickbildning.

Kod eller slutanvändarspecifikation (t.ex. NACE SP0170, API RP 939-A) kräver ett stabiliserat betyg.

Tumregel: Under ungefär 538 grader är båda betygen över-specificerade-standard 304/321 eller 316L räcker. Mellan 538 grader och ungefär 750 grader är 304H vanligtvis det{10}}krypeffektiva valet. Över 750 grader, överväg 800H/HT, 310S eller nickellegeringar (600/601).

Vilka är kostnadsskillnaderna?

321H kostar vanligtvis 15–30 % mer än 304H per viktenhet på grund av titantillsats, lägre produktionsvolym och strängare kvalitets-kontrollkrav för stabiliseringsförhållandet; dock gynnar livscykelkostnadsanalyser ofta 321H när PWHT, inspektion och avbrottsrisk ingår.

Materialpriset är bara en komponent av den totala ägandekostnaden. Uppdelningen:

Råvaru-premie. Titan-bärande ferrolegeringar och det smalare värmekemifönstret (Ti måste vara större än eller lika med 5×C men inte så högt att det orsakar TiN-inneslutningar) ökar smältkostnaden.

Brukstillgänglighet. 304H produceras i mycket högre tonnage globalt, så ledtid och prissättning är mer konkurrenskraftiga. 321H är en specialitet med färre kvalificerade producenter.

Tillverkningskostnad. 304H kan kräva full lösningsglödgning efter svetsning-en extra ugnscykel, transport och potentiell förvrängningsbearbetning. 321H är vanligtvis lika-svetsad eller spännings-avlastad, skärande tillverkningskostnad.

Livscykelkostnad-. Ett oplanerat raffinaderiavbrott orsakat av 304H PTA-sprickning kan kosta miljoner per dag. Den blygsamma materialpremien för 321H återvinns ofta många gånger för att undvika avbrott.

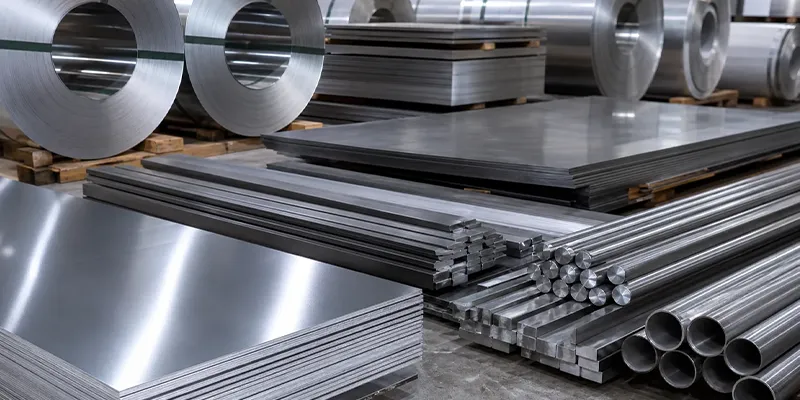

Hur man väljer mellan 304H och 321H: Beslutschecklista

Gör valet i fyra ordnade steg-(1) identifiera det styrande felläget, (2) kontrollera temperaturfönstret, (3) utvärdera svetsbarhet och PWHT genomförbarhet, (4) bekräfta kod och slut-användarmandat-, specificera sedan UNS, produktform och krav på stabilisering eller koltestning.

Ett strukturerat tillvägagångssätt förhindrar de vanligaste specifikationsfelen:

Steg 1 - Identifiera det styrande felläget. Om kryp-brott styr (tunn-vägg, hög-temperatur), luta 304H. Om IGC/PTA-sprickning styr (tjock-vägg, avstängningsexponering), luta 321H.

Steg 2 - Kontrollera temperaturfönstret. Under 538 grader behövs ingen H-betyg. Från 538 grader till 750 grader, båda passar; över 750 grader, uppgradera legeringsfamiljen.

Steg 3 - Utvärdera svetsbarhet/PWHT. Om efter-svetslösningsglödgning är opraktisk (stort fält-tillverkat kärl), välj 321H. Om butiks-tillverkad tunn-vägg, välj 304H.

Steg 4 - Bekräfta kod och slutanvändarmandat-. NACE SP0170 (PTA-sprickning), API RP 939-A (raffinaderivärmarrör) och många operatörsspecifikationer tvingar fram valet.

Ange sedan på ritningen och inköpsordern: UNS-nummer, ASTM-produktspecifikation, kolintervall av H-kvalitet, stabiliseringsförhållande (för 321H) och erforderligt korrosionstest (ASTM A262).

Slutsats

304H och 321H är nära metallurgiska kusiner: båda är 18Cr-8Ni austenitiska rostfria stål med kontrollerat förhöjt kol för hög-temperaturhållfasthet. Beslutet dem emellan slår på en enda avvägning-av-högre bas-metallkryphållfasthet (304H) kontra överlägsen svets-HAZ-stabilitet och korrosionsbeständighet (321H). För tunna-väggar, sömlösa, högtemperaturslangar där krypning styr designen, är 304H vanligtvis rätt anrop.

För tjocka-väggar, fält-svetsade eller avstängda-exponerade tryckkärl, betalar 321H vanligtvis tillbaka sin premium i tillförlitlighet och livscykelkostnad. Ingenjörer som gör det här valet medvetet-med hjälp av ASME-tillåtna-stresstabeller, NACE- och API-vägledning och service-miljöprofilen-kommer att ange rätt legering första gången och undvika den kostsamma överraskningen av ett-fartyg som inte är i drift.
