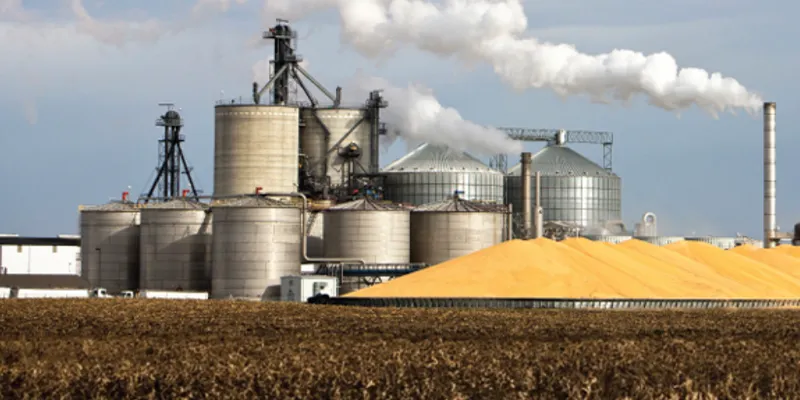

Duplext rostfritt stål i biobränsleproduktion: Korrosionsutmaningar i biodiesel- och etanolanläggningar

Biobränsleproducenter driver några av de mest kemiskt krävande processströmmarna inom industriell tillverkning. Metanol, glycerin, fria fettsyror, fermenteringssyror, klorid-innehållande denatureringsmedel och höga driftstemperaturer kombineras för att skapa korrosionsförhållanden som rutinmässigt motverkar standard 304 och 316L rostfritt stål.

Duplex rostfritt stål- en familj av legeringar med en balanserad austenit-ferritmikrostruktur - har blivit det valda materialet för ingenjörer som designar biodieselreaktorer, etanoldestillationskolonner och lagrings- och överföringssystemen som förbinder dem. Den här artikeln jämför hur duplexkvaliteter presterar över båda produktionsvägarna och ger en praktisk ram för materialval.

Varför korroderar biobränsleanläggningar snabbare än konventionella kemiska anläggningar?

Biobränsleprocessströmmar kombinerar organiska syror, klorider, vatten och förhöjd temperatur i samma utrustningståg, vilket ger en korrosionsbelastning som är allvarligare än typiska petroleumraffineringstjänster -, vilket är anledningen till att standard austenitiskt rostfritt stål inte fungerar i dessa anläggningar.

Petroleumraffineringskorrosion är väl karakteriserad och hanteras till stor del med 304/316L rostfritt eller kolstål med korrosionstillägg. Biobränsleproduktionen är annorlunda eftersom den koncentrerar flera frätande mekanismer i en enda, relativt kompakt anläggning:

• Organiska syror: ättiksyra och mjölksyra i etanoljäsningsbuljong och fria fettsyror (FFA) i biodieselråvara, sänker pH och påskyndar allmän och lokal korrosion.
• Klorider: denatureringsmedel, processvatten och råmaterial-burna salter introducerar kloridjoner som driver gropfrätning och kloridspänningskorrosionssprickning (Cl-SCC), särskilt över 60 grader.
• Metanol och metoxid: omförestringssteget i biodieselanläggningar använder metanol och natrium/kaliummetoxid, en aggressiv kombination för kolstål och marginell för 304 rostfritt.
• Förhöjd driftstemperatur: stegen för destillation, dehydrering och förångning körs vid eller nära kokpunkten, vilket kraftigt ökar korrosionskinetiken för en given kemi.
• Erosion-korrosion: fasta ämnen i stillage och glycerinströmmar sliter på skyddande oxidfilmer och åter-exponerar färsk metall för attack.

Eftersom dessa mekanismer överlappar snarare än att förekomma isolerat, kan ett material som valts endast för kloridresistens fortfarande misslyckas på grund av organisk-syraangrepp och vice versa. Detta är kärntekniska problem duplex rostfritt stål är designat för att lösa.

Vad är duplex rostfritt stål?

Duplext rostfritt ståls ungefär 50/50 austenit-ferritstruktur ger ungefär dubbelt så hög sträckgräns som standard austenitiska kvaliteter och markant högre motståndskraft mot kloridgropar och spänningskorrosionssprickor, vilket är den direkta anledningen till att den överträffar 304/316L i biobränsleservice.

Standard austenitiska rostfria stål (304, 316L) är enfasiga, alla-austenitlegeringar. Duplexkvaliteter är konstruerade för att stelna som en två--fasstruktur, ungefär hälften austenit och hälften ferrit, genom en balanserad sammansättning av krom, nickel, molybden och kväve. Denna tvåfasdesign ger tre praktiska fördelar för biobränsleutrustning:

• Högre hållfasthet: duplexkvaliteter erbjuder vanligtvis 2–3 gånger sträckgränsen på 316L, vilket tillåter tunnare väggsektioner för samma tryckklassificering - vilket minskar vikt och materialkostnad.
• Kloridbeständighet: ferritfasen och kvävelegeringen ökar motståndskraften mot gropfrätning, spaltkorrosion och Cl-SCC långt över 316L, vilket är avgörande i system för tvätt-vatten, kylning och denaturering-.
• Balanserad seghet: till skillnad från helt ferritiskt rostfritt, bibehåller duplex god slagseghet och svetsbarhet eftersom austenitfasen fortfarande är närvarande.

Ingenjörer rangordnar vanligen korrosionsbeständigheten med hjälp av Pitting Resistance Equivalent Number (PREN), beräknat som %Cr + 3.3(%Mo) + 16(%N). En högre PREN indikerar bättre motståndskraft mot lokal attack i kloridmiljöer. Standard duplex 2205 har en PREN runt 35, jämfört med cirka 24 för 316L - en betydande och mätbar marginal.

Hur fungerar duplex mot biodiesel-specifika korrosionsmekanismer?

I biodieselanläggningar ger duplex 2205 sin största fördel i system för vatten-tvätt, glycerinseparering och metanolåtervinning, där klorider, kvarvarande katalysatorer och fria fettsyror kombinerar - områden där 316L är benäget att få gropbildning och spänningssprickor.

Biodieselproduktion omvandlar triglycerider och metanol till fettsyrametylestrar (FAME) genom transesterifiering, katalyserad av natrium- eller kaliumhydroxid. Flera steg skapar förutsättningar där duplex överträffar konventionellt rostfritt:

Transesterifieringsreaktorer

Metanol och metoxid är frätande för kolstål och kan angripa 304 rostfritt under upprörda förhållanden. Duplex 2205s molybdenhalt förbättrar motståndskraften mot både den alkaliska katalysatorn och återstående fukt-driven korrosion.

Vatten-tvätt och glycerinseparation

Att tvätta rå biodiesel för att avlägsna tvål och katalysatorrester introducerar processvatten som ofta innehåller klorider. I kombination med varma driftstemperaturer är detta en klassisk Cl-SCC-miljö. Fälterfarenhet inom biodieselindustrin visar konsekvent att 304/316L rör och kärlsvetsar spricker i denna tjänst inom några år, medan duplexkomponenter förblir sunda under flera-designlivslängder.

Hantering av fria fettsyror (FFA).

Höga-FFA-råvaror (använd matolja, animaliskt fett, majsolja från destillatörer) genererar organiska syror under lagring och förbehandling. Duplexs högre krominnehåll motstår generell syraförtunning bättre än 304 rostfritt i dessa sura råmaterialströmmar.

Hur fungerar duplex mot etanol-specifika korrosionsmekanismer?

I bränsle-etanolfabriker ger duplex sin största fördel i destillationskolonner, molekylsildehydratiseringsenheter och destillationsförångare, där klorider koncentreras under värme och organiska syror från jäsning sänker systemets pH.

Bränsle-etanolproduktion jäser majs, sockerrör eller cellulosaråvara till etanol och renar den sedan genom destillation och dehydrering. Korrosionstrycket byggs upp på flera punkter:

Jäsning

Fermenteringsbuljong körs vanligtvis vid pH 3,5–5,5 på grund av mjölk- och ättiksyra som produceras av jäst och bakteriell aktivitet. Även om 304 rostfritt ofta är tillräckligt i fermentorer vid omgivningstemperatur, kan kontamineringshändelser (bakteriella infektioner som producerar högre syrabelastningar) pressa förhållanden mot nivåer som gynnar duplex, särskilt i omröraraxlar och inre delar som utsätts för kombinerad mekanisk och korrosiv stress.

Destillation och molekylsiktsdehydrering

Destillationskolonner fungerar nära kokpunkten för etanol-vattenblandningen, och denatureringsmedel (vanligtvis naturbensin) introducerar klorider nedströms. Kombinationen av värme och kloridkoncentration i återkokare och dehydreringsbäddar är en väl-dokumenterad orsak till Cl-SCC i 304 rostfria inre delar; duplexbrickor, packningsstöd och skalsektioner motstår detta felläge.

Stillageindunstning och torktumlare

Tunna stillageindunstare koncentrerar lösta fasta ämnen, organiska syror och klorider flera -faldigt när vattnet avlägsnas, samtidigt som de körs vid förhöjd temperatur. Detta är genomgående en av de mest frätande tjänsterna i en etanolfabrik, och duplex- eller superduplexplåt är nu standardspecifikation för förångareffekter i många nybyggnationer och eftermonteringsprojekt.

Biodiesel vs. Etanol: Hur jämförs korrosionsprofilerna?

Biodieselkorrosion drivs främst av metanol, katalysatorkemi och tvättvattenklorider-koncentrerade i reaktions- och separationsutrustning uppströms, medan etanolkorrosion främst drivs av fermenteringssyror och klorid-laddat denatureringsmedel koncentrerat i nedströms destillations- och förångningsutrustning.

Vilken duplexkvalitet ska en biobränsleanläggning specificera?

Lean duplex 2304 passar rör med låg-klorid, måttligt-tryck; standard duplex 2205 är standardvalet för de flesta frätande-tjänster för biodiesel och etanol; super duplex 2507 är reserverad för zoner med högsta-klorid, högsta-temperatur, såsom stillageevaporatorer och kustnära-vattenkylningssystem.

Som en allmän regel täcker 2205 den stora majoriteten av korrosiva tjänster för biobränsleanläggningar och erbjuder den bästa balansen mellan kostnad och prestanda. Super duplex är en riktad uppgradering för specifika platser med-allvarlighet snarare än en ramspecifikation, eftersom dess extra legeringsinnehåll ökar kostnaden utan fördel i mindre aggressiva zoner.

Vilka tillverknings- och svetsmetoder bevarar Duplexs korrosionsbeständighet?

Korrosionsprestanda beror på att fasbalansen upprätthålls under svetsning: värmetillförseln måste kontrolleras, interpasstemperaturen hålls under ungefär 150 grader för standardduplex och matchande-tillsatsmetall som används, annars kan svetszonen förlora sin korrosionsfördel helt.

Duplext rostfritt stål är känsligare för svetsparametrar än 316L eftersom överdriven värmetillförsel förskjuter fasbalansen mot ferrit, vilket minskar segheten och korrosionsbeständigheten i den värme-påverkade zonen. Rekommenderade metoder inkluderar:

• Kontroll av interpasstemperatur (vanligtvis under 150 grader för standardduplex, lägre för superduplex).
• Använder kväve-berikad skydds- och stödgas för att förhindra kväveförlust och utfällning av krom-nitrid vid svetsroten.
• Välj tillsatsmetall något över-legerat i nickel i förhållande till basmetallen för att främja tillräcklig austenitreformation vid kylning.
• Verifiera efter-svetsfasbalans (mål 30–70 % ferrit) med metallografisk inspektion eller ferrit-omfattningsmätning på kvalifikationssvetsar.
• Undvik 300–1000 graders sensibiliseringsintervall under alla efter-värmebehandlingar efter svets eller långsam nedkylningscykel.

Tillverkare med erfarenhet av dubbelsidiga rörledningar och tryckkärl för biobränsleservice betraktar svetsningsprocedurkvalificeringen som ett-korrosionstekniskt steg, inte bara ett mekaniskt - eftersom en svets utan--specifikation kan bli den första felpunkten även när den omgivande basmetallen fungerar exakt som den är designad.

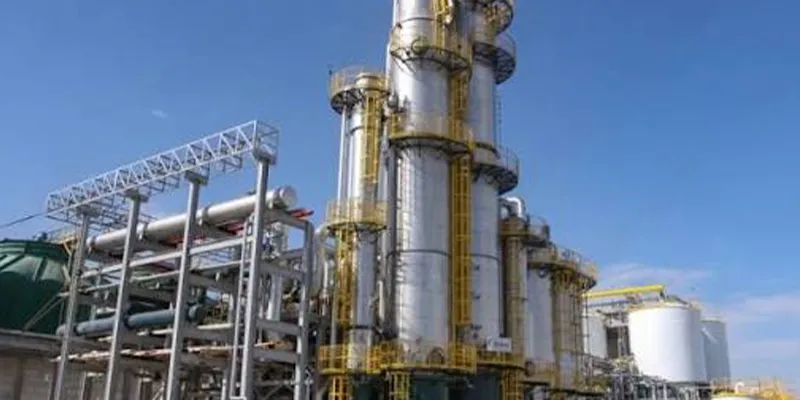

Är duplext rostfritt stål kostnadseffektivt-jämfört med 316L för biobränsleanläggningar?

Duplex kostar vanligtvis 15–25 % mer per viktenhet än 316L, men dess högre hållfasthet tillåter tunnare-väggig utrustning och dess längre livslängd vid klorid- och syraservice minskar oplanerade avstängningar, så den totala ägandekostnaden är vanligtvis lägre under en 15–20-årig anläggningslivslängd.

Materialvalsbeslut i kapital-intensiva biobränsleprojekt bör väga livscykelkostnaden, inte bara inköpspriset. Tre faktorer gynnar vanligtvis duplex på en total-kostnadsbasis:

• Minskad väggtjocklek: duplexs högre sträckgräns tillåter tunnare kärl- och rörväggar för samma designtryck, vilket delvis kompenserar för den högre kostnaden per-kilogram legering.
• Förlängda serviceintervall: färre klorid-SCC- och gropbortfall minskar frekvensen av oplanerade avbrott, som är mycket dyrare än den inkrementella materialpremien i en kontinuerligt arbetande anläggning.
• Lägre inspektions- och reparationsbörda: Utrustning som är mindre utsatt för lokal korrosion kräver mindre intensiv inspektion över tid, vilket minskar underhållsarbetskostnaderna.

För anläggningar som bearbetar hög-FFA-råvara, använder klorid-haltigt processvatten eller kör destillation och indunstning vid förhöjd temperatur, är argumentet för duplex i utrustning med högst-risk i allmänhet starkt även innan man räknar med att man undviker driftstopp.

Vanliga frågor

Är duplex 2205 bättre än 316L för etanolfabriker?

Ja, i kloridexponerade-zoner och hög-temperaturzoner. Duplex 2205 har en PREN på ungefär 35 mot ungefär 24 för 316L, vilket ger den avsevärt bättre motståndskraft mot gropfrätning och kloridpåkänningskorrosionssprickor i destillations-, dehydrerings- och förångningsutrustning.

Vad orsakar spänningskorrosionssprickor i biodieseltvättvattensystem-?

Cl-SCC uppstår när kloridjoner, dragspänning (inklusive kvarvarande svetsspänning) och förhöjd temperatur samverkar på mottagligt rostfritt stål. Biodieseltvättvatten innehåller ofta klorider och tvättsystemen är varma, vilket skapar förhållanden som spricker 304/316L men som duplex motstår.

Kan lean duplex 2304 ersätta 2205 i alla applikationer?

Nej. Lean duplex 2304 har en lägre PREN (~25) och är lämplig för lägre-klorid, lägre-tryck såsom tankage och strukturella rörledningar, men standard duplex 2205 krävs för högre-svårighetszoner som reaktorer, interna destillationsdelar och förångare.

Varför behöver duplex hårdare svetskontroll än 316L?

Duplex korrosionsbeständighet beror på att bibehålla en ungefär 50/50 austenit-ferritbalans. Överdriven svetsvärmeinmatning förskjuter denna balans mot ferrit, vilket kan minska både seghet och korrosionsbeständighet i den värmepåverkade zonen om inte interpass-temperaturen och fyllmedelskemin kontrolleras.

Var i en biobränsleanläggning ger duplex den snabbaste avkastningen på investeringen?

Den högsta-allvarligheten, den högsta-konsekvensen-av-felplatserna visar vanligtvis den snabbaste återbetalningen: system för tvättning av biodiesel-vatten och glycerol, och etanoldestillation, molekylsikt och avdunstningssystem.

Duplext rostfritt stål är inte en universell ersättning för varje komponent i en biobränsleanläggning, men i de specifika zonerna där klorider, organiska syror och värme överlappar överlappar det konsekvent austenitiskt rostfritt standard och minskar livscykelkostnaden för ägande. Att matcha rätt duplexkvalitet till varje processzon - och tillverka den med svetsprocedurer som bevarar dess fasbalans - är skillnaden mellan en korrosionsbeständig-tillgång och ett dyrt upprepat fel.

Som tillverkare av produkter av rostfritt stål och nickellegeringar för korrosiva-serviceindustrier stöder vårt ingenjörsteam biobränsleproducenter med att välja, specificera och tillverka duplex- och superduplexkomponenter - från reaktorkärl till destillations- och förångares inre delar - för lång-lågt{4}underhållsservice.
