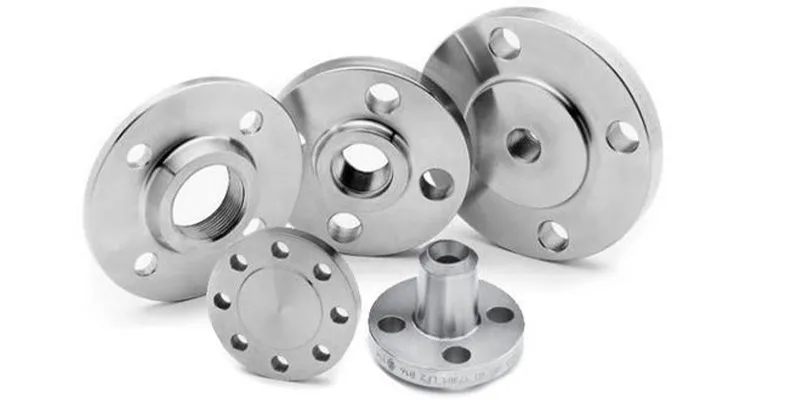

Vad är ett flänsvärde? En vanlig-språköversikt
En fläns är en skivformad-mekanisk koppling som förbinder två rörsektioner, en ventil eller utrustning. Det fungerar genom att två matchande flänsar skruvas ihop med en packning emellan, vilket bildar en tät, tryck-tät tätning som senare kan lossas för inspektion eller underhåll.
Varje fläns har en tryckklass - en siffra som talar om för ingenjörer vilket maximalt tryck fogen säkert kan hantera vid en given temperatur. Ju högre klassnummer, desto högre tillåtet tryck. Om du får det här numret fel kan det leda till katastrofala misslyckanden, regelöverträdelser- eller kostsamma driftstopp.
Flänstrycksklasser i Nordamerika är standardiserade av American Society of Mechanical Engineers (ASME). Det styrande dokumentet för rörflänsar är ASME B16.5 (NPS 1/2 till NPS 24).
Den här bulletinen förklarar vad varje klassnummer betyder, hur tryckvärdena ändras med temperaturen, vilka yttyper och material som ska paras med varje klass, och hur man matchar en flänsklass till dina faktiska driftsförhållanden.
Styrande standarder: Vem sätter reglerna?
Industriella flänsar är inte designade av enskilda ingenjörer från grunden. De är tillverkade enligt väl-etablerade dimensions- och tryckstandarder, som definierar allt från bult-hålmönster till tryck-temperaturklassificeringar.
ASME B16.5 - Den primära standarden
ASME B16.5, rörflänsar och flänskopplingar: NPS 1/2 till NPS 24, är den dominerande standarden i Nordamerika och allmänt antagen internationellt. Den täcker sju tryckklasser - 150, 300, 400, 600, 900, 1500 och 2500 - och definierar tryck-temperatur (P-T) för 22 materialgrupper. Alla jämförande data i denna bulletin för tryckklassificeringar kommer från ASME B16.5-2017.
ASME B16.47 - Stora-flänsar med diameter
För flänsar NPS 26 till NPS 60 gäller ASME B16.47. Den definierar två serier: Serie A (härledd från MSS SP-44) och Serie B (härledd från API 605). Serie A-flänsar är tyngre och lämpade för rörledningssystem; Serie B är lättare, vanliga i processanläggningar.
ASME B16.20 - ringfogspackningar
ASME B16.20 reglerar metalliska packningar för Ring Type Joint (RTJ) flänsar - de ovala och oktagonala ringarna som används i hög-tryck, hög-temperatur och surgasapplikationer.
ASME B31.3 - Process Piping Code
ASME B31.3 specificerar design-, tillverknings- och testkrav för processrör. Den tilldelar rörledningsservicekategorier (B till F) som direkt påverkar minimikraven för flänsklass. Ingenjörer måste anpassa sina val av flänsklass med B31.3-vätskekategorin för tjänsten.
NACE MR0175 / ISO 15156 - Sour Service
För tjänster som innehåller svavelväte (H2S) - känd som sur service - kräver NACE MR0175 (nu publicerad gemensamt som ISO 15156) specifika materialhårdhetsgränser, värmebehandlingskrav och materialvalskriterier som ersätter standardbeslut om tryckklass.

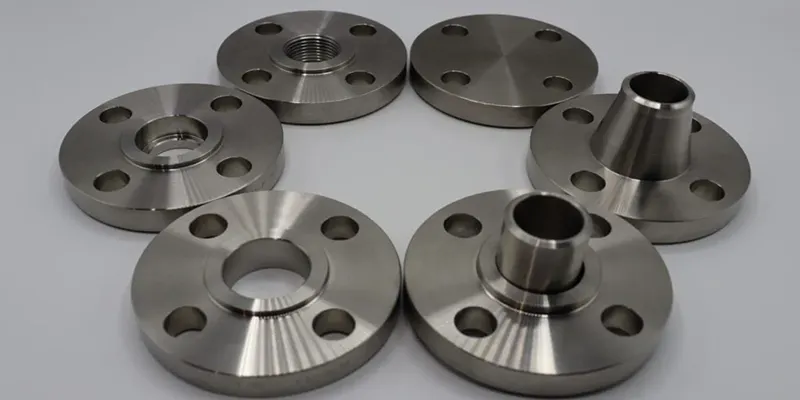

Sju ASME-tryckklasser: vad siffrorna verkligen betyder
En tryckklass är inte ett enda tryckvärde - det är en familj av tryck-temperaturkurvor. Det tillåtna trycket minskar när temperaturen ökar, eftersom metaller blir mindre starka vid högre temperaturer. Det är därför samma fläns av klass 150 klassad till 285 psi vid 100 grader F endast kan hantera 170 psi vid 800 grader F.
Klass 150
Klass 150 är den lägsta och vanligaste flänsklassen, som används i vattensystem, HVAC, lågtrycksånga- och lätta-processledningar. Dess maximala nominella tryck är 285 psi vid omgivningstemperatur (100 grader F) för kolstål A105. Klass 150 använder 4-bultmönster på mindre storlekar. Det är det mest kostnadseffektiva-valet och bör endast väljas när driftsförhållandena tydligt faller inom PT-ramen.
Klass 300
Klass 300 fördubblar ungefär tryckkapaciteten för klass 150 (740 psi vid 100 grader F för A105). Det är standardvalet för medium-processtjänster, ångsystem och allmänna raffinaderiapplikationer. Klass 300-flänsar är fysiskt större och tyngre än klass 150.
Klass 400
Klass 400 är mindre vanligt specificerad - den sitter mellan 300 och 600 och används främst i applikationer med förhöjda-temperaturer där klass 300 P-T-enveloppet överskrids men Class 600 skulle vara över-konstruerad. Maximalt tryck är 990 psi vid omgivningen för A105.
Klass 600
Klass 600 (1 480 psi vid omgivning, A105) är standardklassen för högtrycksprocessrör, raffinaderienheter och system för komprimerad gas. Det är ofta den lägsta klass som anges i NACEs sura-gastjänst. Klass 600 och högre använder vanligtvis Ring Type Joint (RTJ)-yta för att uppnå en metall-till-metalltätning.
Klass 900
Klass 900 (2 220 psi vid omgivningstemperatur) används i naturgasledningar, högtrycksånga- och andra krävande processtjänster. Dess större bultmönster och större väggtjocklek ger en betydande säkerhetsmarginal för applikationer med cyklisk eller hög-vibration.
Klass 1500
Klass 1500 (3 705 psi vid omgivningstemperatur) är specificerad för kraft-generationsmatarvattenledningar för pannor, högtrycksångturbiner- och liknande svåra tillämpningar. Flänsar i denna klass är betydligt tyngre och kräver precisionsbearbetade packningssätesytor.
Klass 2500
Klass 2500 (6 170 psi vid omgivningstemperatur) är den högsta klassen som definieras i ASME B16.5. Den används i vätgastjänster, ultra-högtrycksprocessledningar- och brunnshuvudanslutningar. Klass 2500-flänsar är extremt tunga och dyra. Alla specifikationer på denna nivå måste granskas av en licensierad tryckkärlsingenjör.
Tabell 1: ASME B16.5 tryck-temperaturklasser - Kolstål A105 och 316L rostfritt stål
ASME B16.5 Tryck-Temperature Ratings | |||||||
Temperatur (grad F) | Klass 150 | Klass 300 | Klass 400 | Klass 600 | Klass 900 | Klass 1500 | Klass 2500 |
Kolstål - ASTM A105 (Grupp 1.1) | |||||||
| 100 grader F (38 grader) | 285 psi | 740 psi | 990 psi | 1480 psi | 2220 psi | 3705 psi | 6170 psi |
| 200 grader F (93 grader) | 260 psi | 675 psi | 900 psi | 1350 psi | 2025 psi | 3375 psi | 5625 psi |
| 400 grader F (204 grader) | 230 psi | 600 psi | 800 psi | 1200 psi | 1800 psi | 3000 psi | 5000 psi |
| 600 grader F (316 grader) | 200 psi | 520 psi | 695 psi | 1040 psi | 1560 psi | 2600 psi | 4330 psi |
| 800 grader F (427 grader) | 170 psi | 430 psi | 575 psi | 860 psi | 1290 psi | 2155 psi | 3590 psi |
Rostfritt stål - ASTM A182 Grade F316L (Grupp 2.3) | |||||||
| 100 grader F (38 grader) | 275 psi | 720 psi | 960 psi | 1440 psi | 2160 psi | 3600 psi | 6000 psi |
| 400 grader F (204 grader) | 215 psi | 560 psi | 750 psi | 1125 psi | 1685 psi | 2810 psi | 4685 psi |
| 600 grader F (316 grader) | 170 psi | 440 psi | 590 psi | 880 psi | 1320 psi | 2205 psi | 3670 psi |
| 800 grader F (427 grader) | 140 psi | 365 psi | 490 psi | 730 psi | 1095 psi | 1825 psi | 3045 psi |
Tabell 2: Jämförelse av flänsklass - tryck, vikt, kostnad och applicering
Sammanfattning av jämförelse av flänsklass | ||||||
Klass | Max tryck (150 grader F, kolstål) | Bultmönster | Relativ vikt | Typisk tillämpning | Kostnadsindex (klass 150=1.0) | Rörklass (ASME B31.3) |
| Klass 150 | 285 psi | 4-bult | 1.0× | Låg-lågtryck, vatten, VVS | 1.0× | B |
| Klass 300 | 740 psi | 4–8 bultar | 2.0× | Allmänna processlinjer, ånga till 600 grader F | 1.8× | C |
| Klass 400 | 990 psi | 8-bult | 2.5× | Måttlig process,-hög temperatur ånga | 2.5× | C/D |
| Klass 600 | 1 480 psi | 8-bult | 3.5× | Raffinaderier, hög-processrörledningar | 3.5× | D |
| Klass 900 | 2 220 psi | 8-bult | 5.0× | Hög-gas, rörledningsanslutningar | 5.0× | E |
| Klass 1500 | 3 705 psi | 8-bult | 7.5× | Kraftgenerering,-högtrycksånga | 7.5× | E/F |
| Klass 2500 | 6 170 psi | 8-bult | 8–12 bultar | Vätgasservice, ultra-HP-process | 12.0× | F |
Typer av flänsar: Hur tätning uppnås
Ytan på en fläns är den bearbetade ytan på vilken packningen sitter. Olika yttyper är lämpade för olika trycknivåer, vätsketyper och packningsmaterial. Felaktiga yttyper - till exempel, att skruva fast en upphöjd fläns mot en platt gjutjärnsventil -kan - göra att gjutjärnsflänsen spricker under bultbelastning.
Upphöjt ansikte (RF)
Den vanligaste ansiktstypen. Ett koncentriskt cirkulärt upphöjt område (vanligtvis 1/16 tum högt för klass 150/300, 1/4 tum för högre klasser) koncentrerar packningsbelastningen. Används med spirallindade eller ringpackningar i de flesta processtillämpningar.
Platt ansikte (FF)
Flänsytan ligger i nivå med röränden. Används vid sammankoppling med utrustning med plana-flänsar, såsom pumpar med gjutjärnskroppar eller ASME Class 125-utrustning. Kräver en hel-packning för att fördela bultbelastningen och förhindra att spröda utrustningsflänsar spricker.
Ringtypskarv (RTJ)
Ett spår som bearbetats i flänsytan accepterar en solid metallringpackning (ovalt eller åttakantigt tvärsnitt). Ringen deformeras under bultbelastning för att skapa en metall-till-metalltätning lämplig för klass 600 och högre, hög-temperaturånga och H2S sur service. Styrs av ASME B16.20.
Tongue and Groove (T&G)
En fläns har en upphöjd ring (tunga); den passande flänsen har ett matchande urtag (spår). Packningen är helt sluten och kan inte blåsas ut, vilket gör denna ansiktstyp att föredra för giftiga, dödliga eller mycket flyktiga tjänster. Används för pumpkåpor och kärlmunstycken.
Man och Kvinna (M&F)
Liknar T&G men med en platt packningsring placerad i honansiktsurtaget. Används i kritiska eller fodrade rörsystem där packningspositionen måste kontrolleras exakt.
Tabell 3: Typer av flänsyta - Standarder, packningar och applikationer
Typer av flänsar - Standarder och urvalsguide | |||||
Ansiktstyp | Standard | Tillämpliga klasser | Typ av packning | Tätningsprestanda | Typisk tjänst |
| Upphöjt ansikte (RF) | ASME B16.5 | 150–2500 | Spiral sår/ring | Bra | Allmän process, verktyg |
| Platt ansikte (FF) | ASME B16.5 | 125/150 ASME | Hel-mjuk packning | Måttlig | Lågt-tryck; gjutjärnsventiler |
| Ringtypskarv (RTJ) | ASME B16.20 | 300–2500 | Oval / åttkantig ring | Excellent | Högt-tryck, hög-temp, H2S |
| Tongue & Groove (T&G) | ASME B16.5 | 150–2500 | Platt/spiral sår | Mycket bra | Giftig/dödlig service, pumpar |
| Man & Kvinna (M&K) | ASME B16.5 | 150–2500 | Platt ring | Mycket bra | Kritisk service, fodrad rörledning |
Flänsmaterial: Matchande metall till processen
Enbart rätt tryckklass är otillräcklig för att definiera en fläns. Materialet måste vara kompatibelt med processvätskan, driftstemperaturen, korrosionsmiljön och alla tillämpliga kodkrav. ASME B16.5 organiserar flänsmaterial i numrerade grupper, var och en med sina egna P-T-klassningstabeller.
Kolstålflänsar (Grupp 1.1 och 1.2)
ASTM A105 (smidd) är det mest använda flänsmaterialet globalt. Den täcker omgivningstemperatur till måttlig temperatur i icke-frätande eller lätt frätande media. För låg-temperaturservice (ned till -50 grader F), specificeras ASTM A350-LF2 (Grupp 1.2), med slagtestade smidesprodukter enligt ASME B31.3.
Rostfria stålflänsar (Grupper 2.2, 2.3, 2.4)
316L (A182-F316L, grupp 2.3):Branschstandarden för korrosionsbeständiga-flänsar. Den låga-kolhalten 'L'-klassen förhindrar svetssensibilisering. Lämplig för kemisk bearbetning, läkemedel, mat/dryck och marina stänkzoner. PREN (Pitting Resistance Equivalent Number) cirka 24.
317L (A182-F317L, grupp 2.3):Högre molybdenhalt än 316L förbättrar motståndskraften mot svavelsyra och ättiksyror. Specificerat i massa- och pappersbruk och syra-hanteringssystem. PREN cirka 28.
904L (A182-F904L, UNS N08904, grupp 2.4):En super-austenitisk kvalitet med 4,5 % Mo och 1,5 % Cu, speciellt designad för svavelsyrabeständighet. Överträffar 316L betydligt i utspädd H2SO4. PREN cirka 36. EETA lagerför och levererar 904L-flänsar.
254 SMO / F44 (A182-F44, UNS S31254, grupp 2.4):En 6 % molybden super-austenitisk kvalitet som erbjuder enastående motståndskraft mot gropbildning i havsvatten, spaltkorrosion och klorid-inducerad spänningskorrosion (SCC). PREN cirka 43. Används flitigt vid avsaltning, offshore och blekverksservice. EETA lagerför och levererar 254 SMO-flänsar.
Nickellegeringsflänsar (grupp 3.1–3.4)
Monel 400 (B564-N04400, grupp 3.2):Enastående motståndskraft mot fluorvätesyra och havsvatten. Används i HF-alkyleringsenheter, marin pumptrim och saltvattenavsaltning.
Hastelloy C-276 (B564-N10276, grupp 3.3):Riktmärkematerialet för allvarliga korrosionstjänster - aggressiva syror, vått klor, rökgasavsvavling (FGD). Klassad till 1 000 grader F. EETA levererar C-276-flänsar till klass 150 till 1500.
Inconel 625 (B564-N06625, grupp 3.3):Exceptionell hög-temperaturhållfasthet och oxidationsbeständighet till 1 800 grader F. Specificerat i havsbaserade undervattens-, flyg--kemiska anläggningar och hög-gastjänster. EETA levererar Inconel 625-flänsar i alla standardklasser.
Tabell 4: Flänsmaterialgrupper, ASTM-specifikationer och korrosionsprestanda
Flänsmaterialgrupper & ASME B16.5 Klassificering | ||||||
Material | ASTM Spec | ASME B16.5 Group | Typisk industri | Max temperatur (grad F/grad) | Korrosionsbeständighet | EETA Supply |
| Kolstål | A105 / A350-LF2 | 1.1 / 1.2 | Petrokemi, kraft | 800 grader F / 427 grader | Låg | Inga |
| 316L rostfritt stål | A182-F316L | 2.3 | Kemikalier, läkemedel, livsmedel | 850 grader F / 454 grader | Hög | Ja |
| 317L rostfritt stål | A182-F317L | 2.3 | Massa & papper, syror | 850 grader F / 454 grader | Hög | Ja |
| 904L rostfritt stål | A182-F904L (UNS N08904) | 2.4 | Svavelsyra, avsaltning | 900 grader F / 482 grader | Mycket hög | Ja |
| 254 SMO (6 månader) | A182-F44 (UNS S31254) | 2.4 | Havsvatten, blekmedel, syror | 900 grader F / 482 grader | Mycket hög | Ja |
| Alloy 400 (Monel) | B564-N04400 | 3.2 | Marin, HF syraservice | 900 grader F / 482 grader | Excellent | Ja |
| Legering C-276 (Hastelloy) | B564-N10276 | 3.3 | Kraftig korrosion, FGD | 1000 grader F / 538 grader | Överlägsen | Ja |
| Inconel 625 | B564-N06625 | 3.3 | Offshore, hög-gas | 1800 grader F / 982 grader | Överlägsen | Ja |
Så här väljer du rätt flänsklass: ett steg-för-beslutsramverk
Att välja rätt flänsklass kräver ett systematiskt tillvägagångssätt. Ingenjörer får inte bara runda upp till nästa klass - både över-specifikation (onödig kostnad och vikt) och under-specifikation (säkerhetsfel) är allvarliga tekniska fel.
Steg 1 - Definiera maximalt tillåtet driftstryck (MAOP)
Upprätta det högsta trycket som systemet kan nå, inklusive överspännings-, störnings- och avlastningsventilinställningsförhållanden. Lägg till en designmarginal enligt din tillämpliga kod (vanligtvis 10–33 % över normalt driftstryck).
Steg 2 - Definiera högsta tillåtna driftstemperatur (MAOT)
Bestäm den maximala processtemperaturen och ta hänsyn till avvikelser. Kom ihåg att tryckvärdena minskar med temperaturen - kontrollera alltid P-T-tabellen på din MAOT, inte vid omgivningen.
Steg 3 - Identifiera materialgruppen
Välj enflänsmaterialkompatibel med processvätskan. Använd korrosionstabeller (NACE, Outokumpu Handbook, leverantörsdata) för att bekräfta kemisk kompatibilitet. Identifiera motsvarande ASME B16.5 materialgruppnummer för din valda legering.
Steg 4 - Slå upp P-T-betyget
Kors-referenser din MAOP, MAOT och materialgrupp i ASME B16.5 P-T betygstabellerna. Välj den lägsta klassen vars P-T-klassificering överstiger ditt designtryck vid designtemperatur.
Steg 5 - Kontrollera kodkrav
Bekräfta att den valda klassen uppfyller ASME B31.3 rörklassminimum för vätskekategorin. För sur service, tillämpa NACE MR0175 / ISO 15156 krav. För brandfall eller dödlig service kan ytterligare begränsningar gälla.
Steg 6 - Ange ansiktstyp och packning
För klass 150–300 i ren, icke-dödlig tjänst: Upphöjt ansikte med spirallindad packning är standard. För klass 600 och högre, eller i H2S, hög-temperatur ånga eller dödlig service: Ring Type Joint (RTJ) är att föredra. Konsultera ASME PCC-1 för krav på packningssätesspänning.
Tabell 5: Flänsklass & materialvalsmatris efter servicetillstånd
Flänsklass & materialvalsmatris | ||||||
Servicevillkor | Rekommenderad klass | Ansiktstyp | Materialgrupp | Packning | Nyckelstandard | Risknivå |
| Vattenförsörjning / VVS (< 150 psi, < 300°F) | Klass 150 | Upphöjt ansikte | 1.1 | Spiral sår | ASME B16.5 | Låg |
| Lågtrycksånga- (150–285 psi, mindre än eller lika med 600 grader F) | Klass 150 | Upphöjt ansikte | 1.1 | Spiral sår | ASME B16.5 | Låg |
| Medium-trycksprocess (300–720 psi) | Klass 300 | Upphöjt ansikte | 1.1 eller 2.3 | Spiral sår | ASME B16.5 | Måttlig |
| Hög-gas/olja (600–1 400 psi) | Klass 600 | Ringfog | 1.1 | Oval ring | ASME B16.5 / B16.20 | Hög |
| High-temp steam (>750 grader F, > 1 500 psi) | Klass 900–1500 | Ringfog | 1.1 | Åtkantig ring | ASME B16.5 / ASME PTC | Hög |
| Havsvatten / marin korrosionstjänst | Klass 150–300 | Upphöjd/RTJ | 2.3 / 3.2 | Spiral sår | NACE MR0175 | Måttlig |
| H2S / sur gas (NACE-tjänst) | Klass 600–900 | Ringfog | 1.2 (HIC-testad) | Oval ring | NACE MR0175 / ISO 15156 | Kritisk |
| Koncentrerade syror (H2SO4, HCl) | Klass 150–300 | Upphöjt ansikte | 2.4 / 3.3 | PTFE-kuvert | ASME B16.5 | Hög |
| Kryogen (LNG, < -100 grader F) | Klass 150–300 | Upphöjt ansikte | 1,2 (låg-temp) | Spiral sår | ASME B31.3 / MSS SP-44 | Hög |
| Ultra-high-pressure H2 or process (>5 000 psi) | Klass 2500 | Ringfog | 1.1 / 2.3 | Åtkantig ring | ASME B16.5 | Kritisk |
Vanliga frågor
F1: Kan jag para en klass 300-fläns med en klass 150-fläns?
SvarDu kan fysiskt bulta ihop dem eftersom bulthålsmönster matchar inom vissa storleksintervall, men monteringen är klassad till den lägre klassen (klass 150). Detta görs ibland avsiktligt under en systemuppgradering, men den lägre-klasskomponenten blir den begränsande faktorn. ASME B31.3 kräver att fogen ska klassas till den svagaste komponenten.
F2: Vad betyder 'L' i 316L och spelar det någon roll för flänsar?
Svar'L' står för Low Carbon - maximum 0,03% carbon content kontra 0,08% för standard 316. Låga-kolhalter förhindrar utfällning av kromkarbid i den värme-påverkade zonen under svetsning, vilket orsakar ett tillstånd som kallas sensibilisering som dramatiskt minskar korrosionsbeständigheten. För svetsade flänsanslutningar, ange alltid L--graden.
F3: Vad är PREN och varför spelar det roll för valet av fläns?
SvarPREN (Pitting Resistance Equivalent Number) är ett formel-baserat index som förutsäger ett rostfritt ståls motstånd mot gropfrätning: PREN=%Cr + 3.3 × %Mo + 16 × %N. En PREN över 40 krävs vanligtvis för nedsänkt havsvattentjänst. För sammanhang: 316L har PREN ~24, 904L har PREN ~36 och 254 SMO har PREN ~43. Att välja ett flänsmaterial enbart efter tryckklass utan att beakta PREN i korrosiva tjänster leder till för tidigt fel.
F4: När krävs en RTJ-fläns?
SvarRTJ-flänsar krävs eller rekommenderas starkt i fyra scenarier: (1) Klass 600 och högre, (2) temperaturer över 750 grader F (400 grader), (3) H2S sur service enligt NACE MR0175 och (4) dödlig eller giftig vätskeservice. RTJ skapar en metall-till-metalltätning oberoende av nedbrytning av packningsmaterial, vilket ger överlägset utblåsningsmotstånd.
F5: Vad är skillnaden mellan ASME B16.5 och ASME B16.47?
SvarASME B16.5 täcker rörflänsar från NPS 1/2 till NPS 24. ASME B16.47 täcker flänsar med stor-diameter från NPS 26 till NPS 60. B16.47 Series A-flänsar (från MSS SP-44) är tyngre och används i rörledningar; Serie B-flänsar (från API 605) är lättare och används i processanläggningar. Om du anger flänsar som är större än NPS 24 måste du referera till B16.47.
F6: Kan en fläns av klass 150 hantera fullt vakuum?
SvarJa - Klass 150-flänsar används rutinmässigt vid vakuumservice. Problemet vid vakuumservice är risken för packningsutblåsning (vilket inte gäller) och potentiell flänsförvrängning vid full vakuumdifferential. För djupt vakuum (< 1 mmHg), consult the equipment manufacturer and verify the bolted joint design using ASME PCC-1 methodology.
F7: Hur bekräftar jag tryckklassificeringen om mitt material inte är i ASME B16.5?
SvarOm ditt exakta material inte är listat, leta reda på den närmaste ASME B16.5-materialgruppen baserat på minsta drag- och sträckgräns. I sådana fall kan klassificeringen beräknas enligt ASME B16.5 Appendix II, eller så kan flänsen utformas som en speciell fläns enligt ASME Section VIII, Division 1, Appendix 2. Involvera alltid en licensierad tryckkärlsingenjör för icke-standardmaterialtillämpningar.
