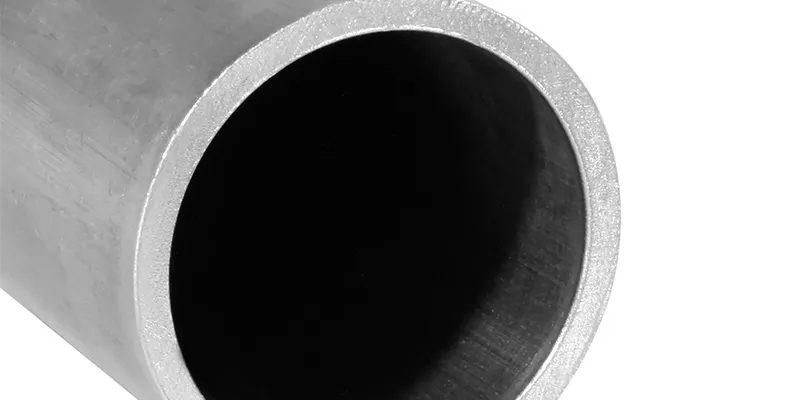

Vad är SCH 40 Steel Pipe?

I världen av industriella rörledningar är specifikationer allt. Bland de vanligaste men ofta missförstådda termerna är "schema 40" eller "SCH 40." Även om det ofta är förknippat med svart kolstålrör, är schema 40 en kritisk klassificering för rostfritt stålrör också, vilket betecknar en specifik nivå av hållbarhet och tryck - hanteringsförmåga. Men vad betyder det egentligen?

Den här artikeln kommer att avmystifiera SCH 40 rostfritt stålrör, utforska dess dimensioner, egenskaper, applikationer och hur den jämförs med andra scheman. Oavsett om du är projektingenjör, specialist för upphandling eller helt enkelt angelägen om att förstå industriella standarder, ger denna guide en rigorös, professionell uppdelning.

Vad är ett rörschema?

Termen "schema" (ofta förkortat som SCH) är ett standardiserat system som anges av American Society for Mechanical Engineers (ASME) för att definiera väggtjockleken på ett rör. Av avgörande betydelse är det ett icke -- dimensionellt nummer. Det gör detinteSe rörets material, utan snarare till dess tryck - behållningsstyrka.

Schemaläggsnumret beräknas med formeln:
Schema=1000 × p / s

Där:

Pär servicetrycket (PSI)

Sär den tillåtna stressen för materialet (PSI)

Detta innebär att för ett givet material (med ett fast "s" -värde) indikerar ett högre schema -nummer en tjockare vägg, som kan hantera högre inre tryck. Vanliga scheman inkluderar SCH 5, 10, 40, 80, 120 och 160.

Betyg av schema 40 stålrör

Medan schema 40 rör kan tillverkas av kolstål (A53, A106) och olika legeringar, ur ett rostfritt stålperspektiv, är de vanligaste kvaliteterna:

ASTM A312 TP304/304L:Den mest använda austenitiska rostfritt stålkvaliteten. Det erbjuder utmärkt korrosionsmotstånd, formbarhet och svetsbarhet. "L" -graden har ett lägre kolinnehåll för förbättrad integritet för svetzonen.

ASTM A312 TP316/316L:Förbättrad korrosionsbeständighet, särskilt mot klorider och syror, på grund av tillsats av molybden. Detta gör det idealiskt för marina, kemiska och farmaceutiska tillämpningar.

ASTM A312 TP321:Stabiliserad med titan, vilket minskar risken för nederbörd av kromkarbid under svetsning, vilket gör det lämpligt för hög - temperaturtjänster.

Schema 40 stålrörsdimensioner

En nyckelpunkt för förvirring är att det yttre diametern (OD) för ett rör fixeras av dess nominella rörstorlek (NP). Schemat bestämmer väggtjockleken, som i sin tur definierar den inre diametern (ID).

Till exempel har ett NPS 2-tums rör alltid en OD på 2,375 tum, oavsett schema.

Schema 5sNPS 2 -röret har en väggtjocklek på 0,065 tum och en ID på ~ 2,245 tum.

Schema 40NPS 2 -röret har en väggtjocklek på 0,154 tum och ett ID på ~ 2,067 tum.

Schema 80NPS 2 -röret har en väggtjocklek på 0,218 tum och ett ID på ~ 1,939 tum.

Detta illustrerar hur rörets inre flödesområde minskar när väggtjockleken ökar.

Vikten på schema 40 stålrör

Den ökade väggtjockleken på SCH 40 -röret påverkar direkt sin vikt per fot, vilket är en kritisk faktor för strukturellt stöd och kostnadsberäkningar. Rostfritt stål (med en densitet av ~ 0,29 pund/in³) är tyngre än kolstål. Nedan följer en provvikttabell för 304/316 SCH 40 -rör.

Kemisk sammansättning av schema 40 stålrör

"Schemaläggningen" definierar geometri, medan ASTM -klass definierar kemin. För standard SCH 40 rostfria rör (A312) är den kemiska sammansättningen avgörande för dess egenskaper.

Exempel: ASTM A312 TP316/316L (%)

Denna specifika blandning av element är det som ger typ 316 dess överlägsna pittningsmotstånd och styrka.

Skillnad mellan schema 40 och schema 80 rör

Detta är en grundläggande jämförelse i rörledningen. Den primära skillnaden ärväggtjocklek.

Väggtjocklek och tryckbetyg:Schema 80 Rör har en tjockare vägg än schema 40 av samma NP: er. Detta gör det betydligt starkare, med ett högre tryckklassificering (ofta nästan dubbelt). Till exempel kan ett 2 "Sch 40 316 L -rör ha ett maxiellt arbetstryck på ~ 1 500 psi, medan en SCH 80 kunde hantera ~ 2 500 psi.

Vikt och kostnad:Den tjockare väggen i SCH 80 gör den tyngre och dyrare på grund av det ökade råvaran som krävs.

Intern diameter och flöde:Den tjockare väggen i SCH 80 resulterar i en mindre inre diameter, vilket ökar vätskehastigheten och tryckfallet över rörkörningen jämfört med SCH 40.

Ansökan: SCH 40är standarden för måttlig - Tryckapplikationer, inklusive allmänna processlinjer, vattenöverföring och mekaniskt skydd.SCH 80är specificerat för hög - trycksystem, svår nötning eller som en starkare strukturell komponent.

Branscher som använder SCH 40 -stålrör

Schema 40 Rostfritt stålrör är en arbetshäst över branscher där korrosionsmotstånd, hygien och måttlig tryckmotstånd krävs.

Bearbetning av mat och dryck:För sanitetsöverföringslinjer, bryggsystem och ingrediensbehandling där renlighet och resistens mot rengöringskemikalier är av största vikt.

Läkemedel och bioteknik:Används i renat vatten (PW) och vatten för injektionssystem (WFI), samt processlinjer där renhet och renbarhet är icke - förhandlingsbara.

Kemisk bearbetning:Hanterar ett brett spektrum av frätande kemikalier, syror och lösningsmedel vid måttliga tryck och temperaturer.

Vatten- och avloppsrening:Används i system som hanterar klorerat vatten, kemikalier och milt frätande avloppsvatten.

Arkitektonisk och konstruktion:Populärt för ledstänger, strukturella stöd och dekorativa tillämpningar på grund av dess styrka och estetiska tilltal.

Marin och offshore:Motstår saltvattenkorrosion på fartyg och offshore -plattformar för ballast, länk och verktygslinjer.

Applikationer av SCH 40 stålrör

Inom dessa branscher inkluderar specifika applikationer:

Process- och överföringslinjer för icke - slipvätskor

Verktygslinjer för tryckluft, vatten och ånga (lägre tryck)

Instrumentering och sensorrör

Skyddande ledningar för elektrisk ledning

Ram för utrustning och säkerhetsvakter

Kolumner och stöd i arkitektoniska mönster

Schema 40 stålrörspriser

Priset på SCH 40 rostfritt stålrör är inte fixat och påverkas av flera flyktiga faktorer:

Råmaterialkostnader:Den primära drivkraften är kostnaden för nickel, krom och molybden på den globala metallmarknaden. Priserna kan variera avsevärt.

Rostfritt stålklass:TP304/304L är i allmänhet den mest ekonomiska. TP316/316L beordrar ett högre pris på grund av dess molybdeninnehåll. Specialgrader som 317L eller 904L är dyrare.

Storlek och kvantitet:Större diametrar kostar mer per fot. Större volymbeställningar får vanligtvis ett lägre enhetspris.

Marknadens efterfrågan:Den globala industriella efterfrågan påverkar övergripande priser.

Tillverkare och ursprung:Priserna kan variera mellan inhemska fabriker och internationella importörer.

Från [Obs: Du skulle uppdatera detta med en allmän tidsram, t.ex. "Mid-2024"], priser för Sch 40 304/304L-röret kan variera från$ 5 till $ 50 per fotberoende på att starkt på diametern. Det är alltid viktigt att få en aktuell offert från ditt ståltjänstcenter baserat på projektets specifika krav.

Slutsats

Schema 40 är mycket mer än bara ett nummer. För rostfritt stål representerar det en mångsidig och robust standard för väggtjocklek, vilket erbjuder en idealisk balans mellan tryckhantering, flödeskapacitet, mekanisk styrka och kostnad - effektivitet. Att förstå dess dimensioner, egenskaper och hur det jämförs med andra scheman är grundläggande för att specificera rätt rör för alla applikationer, vilket säkerställer systemintegritet, säkerhet och operativ effektivitet under kommande år. Om du är osäker, kontakta alltid de relevanta ASME- och ASTM -standarderna och arbeta med en kvalificerad professionell för att göra ditt materialval.
